三線駐極體咪頭的接線圖解，核心在于區分引腳和適應不同的電路需求（如：源極輸出）。

駐極體咪頭內部包含一個場效應管放大器，所以接線時需要注意咪頭的正負極性區分。

以下是最常見的三線制咪頭接線方式的圖解說明及概念：

這種方式直接利用咪頭的三個引腳（源極、漏極、外殼）。

它提供了更大的靈活性，例如可以選擇不同的接法來適應不同的阻抗需求或?qū)崿F(xiàn)平衡輸出；在手機等精密設備內部可能見到。

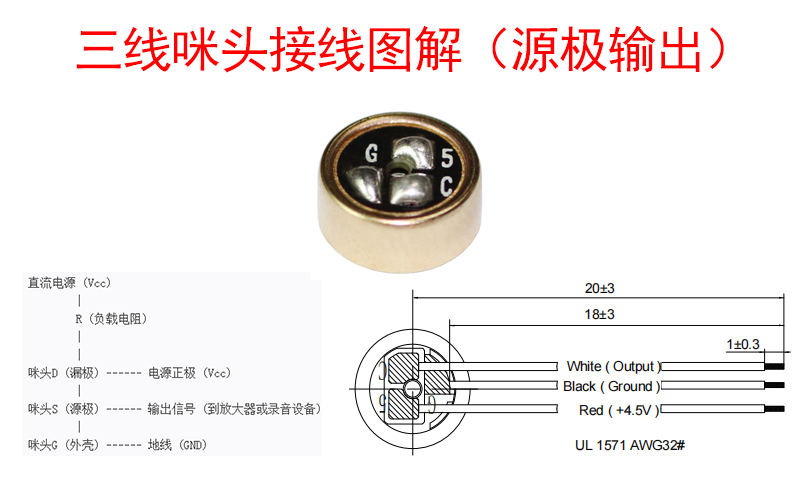

咪頭D漏極直接接Vcc，源極S通過負載電阻R接地（如果R在外部），信號從源極輸出，咪頭G外殼接地。

實物接線要點（以三引腳焊點咪頭為例）：

識別引腳：底部通常有兩個金屬觸點（焊點）和一個金屬外殼作為第三個電極。

需要查閱具體咪頭的數據手冊或通過測量確定哪個點是源極、哪個是漏極。

外殼是地，兩個觸點中，面積較小的那個可能是漏極，面積較大的那個可能是源極（但這不絕對！必須實測或查手冊）。

按照選擇的電路圖（源極輸出或漏極輸出）連接對應的引腳到Vcc、輸出和地。

三線制咪頭特點：

更靈活，可以選擇源極輸出（輸出阻抗較低）或漏極輸出（輸出阻抗較高）。

源極S和漏極D絕對不能混淆，外殼單獨連接到地，屏蔽效果更好。

實際應用中，兩線制駐極體咪頭（等效于漏極輸出）最常見。
